Trasformatori in ferrite – Ferrite


Trasformatori in ferrite per applicazioni elettroniche – Ferrite transformers for electronic applications

DatasheetPhoto
pdf_logoRM4

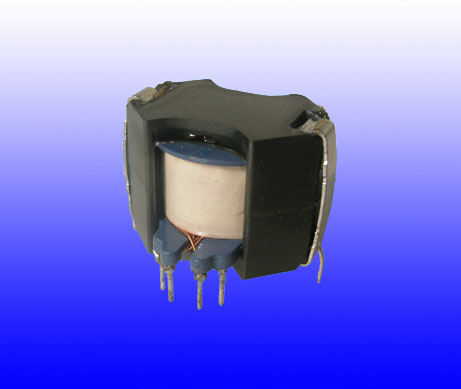

Trasformatore Ferrite RM - RM ferrite transformer

Trasformatore Ferrite RM – RM ferrite transformer

pdf_logoRM5
pdf_logoRM6
pdf_logoRM8
pdf_logoRM10
pdf_logoRM12
pdf_logoRM14
pdf_logoE_8,8

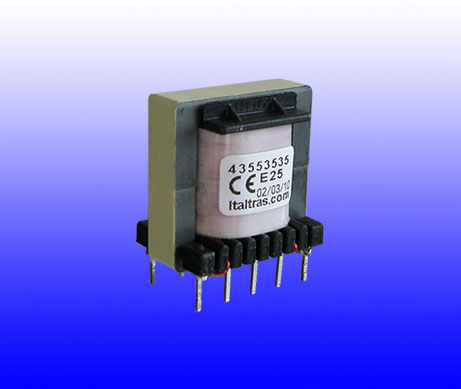

Trasformatore Ferrite E - E ferrite transformer

Trasformatore Ferrite E – E ferrite transformer

pdf_logoE_13_7_4-EF12_6
pdf_logoE_16_8_5
pdf_logoE_19_8_5
pdf_logoE_20_10_6.pdf
pdf_logoE_25_13_7
pdf_logoE_30_15_7
pdf_logoE_32_16_9
pdf_logoE_42_21_15
pdf_logoE_55_28_21
pdf_logoE_65_32_27
pdf_logoE_70_33_32
pdf_logoETD_29_16_10

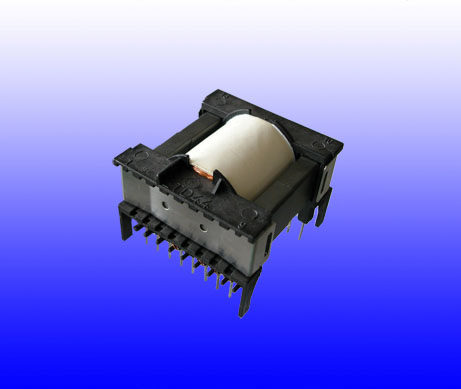

Trasformatore Ferrite ETD - ETD ferrite transformer

Trasformatore Ferrite ETD – ETD ferrite transformer

pdf_logoETD_34_17_11
pdf_logoETD_39_20_13
pdf_logoETD_44_22_15
pdf_logoETD_49_25_16
pdf_logoETD_54_28_19
pdf_logoETD_59_31_22
pdf_logoEFD_15_8_5

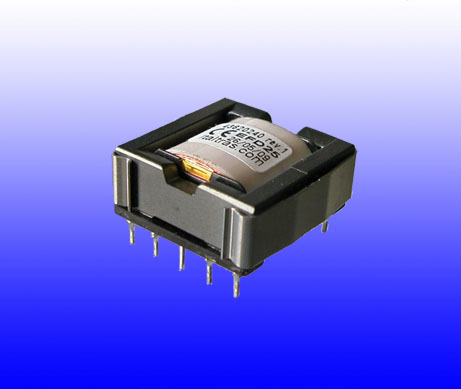

Trasformatore Ferrite EFD - EFD ferrite transformer

Trasformatore Ferrite EFD – EFD ferrite transformer

pdf_logoEFD_20_10_7
pdf_logoEFD_25_13_9
pdf_logoEFD_30_15_9
pdf_logoCatalogo_Epcos_2013

Clicca per vedere Cross Reference dei vari materiali in ferrite suddivisi per costruttore

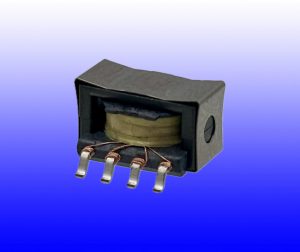

Trasformatori con nucleo in ferrite

Tutti i trasformatori prodotti da Italtras sono conformi alla direttiva RoHS e sono conformi alle norme CEI EN 61558. Nello specifico i trasformatori in ferrite sono progettati per funzionare fino a frequenze di 500KHz o più e reggere una tensione di isolamento tra primari e secondari superiori a 3750V.

Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti, la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.

Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti, la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.

La gamma di ferriti più utilizzate spazia tra i seguenti modelli:

EE sono le più economiche e più usate. Il loro nome deriva dalla forma dei due seminuclei.

Applicazioni: trasformatori filtraggio radiodisturbi, trasformatori di piccolo segnale.

ETD (Economic Transformer Design) la caratteristica principale è che offrono una sezione trasversale quasi costante al flusso magnetico. Ottimo rapporto Volume/Peso/Prestazioni.

Applicazioni: Trasformatori per Alimentatori Switching

EFD (Economic Flat Transformer Design) hanno la parte centrale piatta. Sono molto usate per fare trasformatori estremamente compatti.

Applicazioni: trasformatori per alimentatori Switching

RM (Rectangular Modular) ideali, vista la loro forma “quadrata”, per applicazioni con alta densità di componenti, dove è richiesto un ingombro minimo.

Ad esempio RM6 vuol dire che il rocchetto più il nucleo occupano un quadrato d’area uguale a 6×6 moduli (1 modulo = 2.54 mmq).

Applicazioni: induttanze; trasformatori di filtro; trasformatori a larga banda per piccolo segnale.

U, UI, P, Etc……

Italtras avendo una vasta esperienza in progettazione di trasformatori per uso Switching è disponibile a collaborare con i progettisti mettendo a disposizione le proprie conoscenze.
