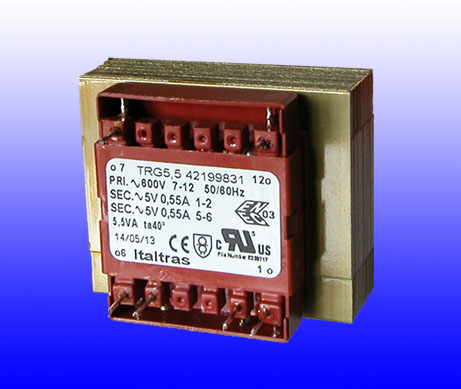

Trasformatori a giorno potenza 2.5-8.5VA EI40-EI48

EI40 – Datasheet(cURus-ENEC)	EI48 – Datasheet(cURus-ENEC)
Trasformatore a giorno da circuito stampato Open transformers for PCB
	Codice XXXXXX00 marchio ENEC		Codici XXXXXX01 marchi ENEC e cURus
	Code XXXXXX00 ENEC mark		Code XXXXXX01 ENEC and cURus marks

Trasformatori a giorno potenza 2.5-8.5VA EI40-EI48

Tutti i trasformatori di questa famiglia sono conformi alla direttiva RoHS e sono conformi alle norme CEI EN 61558, UL 5085-1 e UL 5085–2. Nello specifico i trasformatori a giorno sono particolarmente indicati per alimentazione di circuiti elettrici di piccola potenza, circuiti elettronici con raddrizzatore di corrente. Hanno una tensione di isolamento tra primario e secondario >= a 3750V, malgrado i lamierini siano a vista, garantita per costruzione dai rocchetti con doppia camera e dal guscio di protezione che permettono di avere una separazione fisica tra gli avvolgimenti primari da quelli secondari.

Questi trasformatori possono essere personalizzati, senza aggravi di costi su richiesta del cliente con:

• telai o cavallotti di fissaggio;
• schermi elettrostatici;
• tensioni primarie e secondarie su specifiche;
• fili uscenti, o terminali ad innesto o morsettiere.

Questa tipologia di trasformatori può funzionare sia 50 Hz (frequenza di rete italiana) che a 60Hz (frequenza di rete americana) ed anche in ambienti caldi, fino a 40°C. La classe di temperatura dei trasformatori a giorno Italtras è 130°C (Classe B) per l’Europa e 105°C (Classe A) per gli Stati Uniti ed il Canada. Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti, la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.

I trasformatori serie TRG sono impregnati in vernice, essicante in aria, conferendo così protezione e robustezza meccanica.

Tutta la produzione viene testata al 100%, prima dell’imballo e anche durante il processo produttivo, per garantire al cliente la massima tranquillità e nessuna rilavorazione a causa di trasformatori guasti o difettosi. I trasformatori nudi da 2.5 a 8.5VA sono marcati CE, ENEC e cURus (UL + CSA) file UL E229717.

Il marchio ENEC e UL per i Trasformatori

Il marchio UL per la famiglia dei “trasformatori a giorno” (TRG) è valido anche per trasformatori costruiti su specifica del cliente e con ingressi e uscite su morsetti o cavi. Il range di tensioni spazia da 5 a 600V per gli avvolgimenti primari e da 5 a 550V per i secondari.

Il marchio ENEC, Certificazione Elettrica relativa alle Norme Europee, (acronimo di European Norms Electrical Certification) è un marchio volontario per apparecchi e componenti di illuminazione, apparecchiature IT e apparecchi elettronici per ufficio, trasformatori, gruppi di alimentazione e interruttori per apparecchi elettrodomestici. Certifica la conformità di un prodotto rispetto alle norme EN. I paesi che hanno sottoscritto l’accordo riconoscono il marchio ENEC come se fosse il proprio marchio nazionale.

Di seguito sono elencati alcuni numeri che possono comparire nel marchio con il relativo organismo di certificazione:

01 – AENOR – Spagna

02 – SGS-CEBEC – Belgio

03 – Istituto Italiano del Marchio di Qualità – Italia

04 – CERTIF – Portogallo

05 – DEKRA – Paesi Bassi

08 – Bureau Veritas LCIE – Francia

10 – VDE – Germania

11 – ÖVE – Austria

12 – BSI – Regno Unito

13 – Eurofins Electrosuisse – Svizzera

14 – Intertek Semko – Svezia

15 – UL International Demko A/S – Danimarca

16 – SGS Fimko – Finlandia

17 – Nemko – Norvegia

18 – TÜV Rheinland InterCert Kft., Divisione MEEI – Ungheria

19 – ITCL – Unito Regno

21 – EZU – Rep. Ceca

22 – SIQ – Slovenia

23 – TSE – Turchia

24 – TÜV Rheinland LGA Products GmbH – Germania

25 – TÜV SÜD – Germania

27 – EVPU – Slovacchia

28 – SEP – BBJ – Polonia

30 – ITE PREDOM – Polonia

31 – MIRTEC – Grecia
