3,2VA Trasformatori a giorno da CS – Open PCB EI40


pdf_logo Specifiche tecniche – Datasheet(cURus-ENEC)
Trasformatore a giorno da circuito stampato Open transformers for PCB

Trasformatore a giorno da circuito stampato Open transformers for PCB

CEENECULrohs
Codice XXXXXX00 marchio ENECCodici XXXXXX01 marchi ENEC e cURus
Code XXXXXX00 ENEC markCode XXXXXX01 ENEC and cURus marks
Modello - Model EI40
Power2,5VA3.2VA
H131.5mm36.5mm

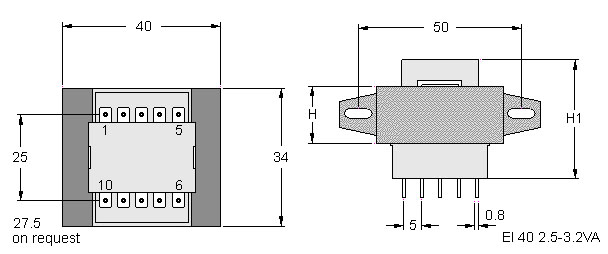

EI40 TRG Trasformatori a Giorno Quote-Open Transformers dimensions

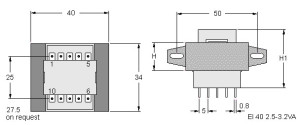

EI40 TRG Trasformatori a Giorno Quote-Open Transformers dimensions

Code 3,2VA EI40Primary VSecondary V
Pin 1-5Pin 7-9
42120000230V6
421201009
4212020012
4212030015
4212040018
4212050024
Code 3,2VA EI40Primary VSecondary V
Pin 1-5Pin 6-7Pin 9-10
42121000230V66
4212110099
421212001212
421213001515
421214001818
421215002121
DATI TECNICITECHNICAL DATA
Conformità norme EN 61558-UL 5085EN 61558-UL5085 approved
Marchio ENEC; classe BENEC mark; class B
Marchio cURus (UL+CSA); classe AcURus mark; class A
Tensione di isolamento 3750 VACInsulation voltage 3750 VAC
Frequenza nominale 50/60 HzNominal frequency 50/60 Hz
Temperatura ambiente 40 °CAmbient temperature 40 °C
Conforme alla direttiva RoHSRoHS conform
Grado di protezione IP00Degree of protection IP00
Rocchetto a doppia cameraTwo chambers coilformer
Avvolgimenti in rame smaltato classe HClass H enamelled copper wire coils
Vernice isolanteFinishing varnish
Test elettrici sul 100% della produzione100% tested production
