8,5VA Trasformatori a giorno da CS – Open PCB EI48


pdf_logo Specifiche tecniche – Datasheet(cURus-ENEC)
Trasformatore a giorno da circuito stampato Open transformers for PCB

Trasformatore a giorno da circuito stampato Open transformers for PCB

CEENECULrohs
Codice XXXXXX00 marchio ENECCodici XXXXXX01 marchi ENEC e cURus
Code XXXXXX00 ENEC markCode XXXXXX01 ENEC and cURus marks
Modello - Model EI48
Power5,5VA7VA 8,5VA
H134mm38mm43mm

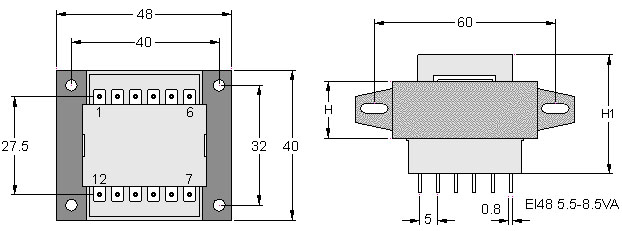

EI48 TRG Trasformatori a Giorno Quote-Open Transformers dimensions

EI48 TRG Trasformatori a Giorno Quote-Open Transformers dimensions

Code 8,5VA EI48Primary VSecondary V
Pin 1-6Pin 8-11
42126900230V6
421270009
4212710012
4212720015
4212730018
4212740024
Code 8,5VA EI48Primary VSecondary V

Pin 1-6Pin 7-8Pin 11-12
42127500230V66
4212800099
421285001212
421290001515
421295001818
421296002121
DATI TECNICITECHNICAL DATA
Conformità norme EN 61558-UL 5085EN 61558-UL5085 approved
Marchio ENEC; classe BENEC mark; class B
Marchio cURus (UL+CSA); classe AcURus mark; class A
Tensione di isolamento 3750 VACInsulation voltage 3750 VAC
Frequenza nominale 50/60 HzNominal frequency 50/60 Hz
Temperatura ambiente 40 °CAmbient temperature 40 °C
Conforme alla direttiva RoHSRoHS conform
Grado di protezione IP00Degree of protection IP00
Rocchetto a doppia cameraTwo chambers coilformer
Avvolgimenti in rame smaltato classe HClass H enamelled copper wire coils
Vernice isolanteFinishing varnish
Test elettrici sul 100% della produzione100% tested production
