Galleria PCB transformers
DATI TECNICI | TECHNICAL DATA |
---|---|
Conformità norme EN 61558-UL 5085 | EN 61558-UL5085 approved |
Marchio ENEC; classe B | ENEC mark; class B |
Marchio cURus (UL+CSA); classe A | cURus mark; class A |
Tensione di isolamento 3750 VAC | Insulation voltage 3750 VAC |
Frequenza nominale 50/60 Hz | Nominal frequency 50/60 Hz |
Temperatura ambiente 40 °C | Ambient temperature 40 °C |
Conforme alla direttiva RoHS | RoHS conform |
Grado di protezione IP00 | Degree of protection IP00 |

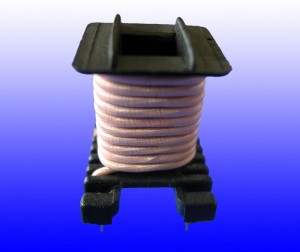

Rocchetto a doppia camera | Two chambers coilformer |
Avvolgimenti in rame smaltato classe H | Class H enamelled copper wire coils |
Resina poliuretanica | Poliuretanic resin |
Test elettrici sul 100% della produzione | 100% tested production |
Trasformatori a giorno da Circuito Stampato PCB
Tutti i trasformatori di questa famiglia sono conformi alla direttiva RoHS e sono conformi alle norme CEI EN 61558, UL 5085-1 e UL 5085–2. Nello specifico i trasformatori a giorno sono particolarmente indicati per alimentazione di circuiti elettrici di piccola potenza, circuiti elettronici con raddrizzatore di corrente. Hanno una tensione di isolamento tra primario e secondario >= a 3750V, malgrado i lamierini siano a vista, garantita per costruzione dai rocchetti con doppia camera e dal guscio di protezione che permettono di avere una separazione fisica tra gli avvolgimenti primari da quelli secondari.
Questi trasformatori possono essere personalizzati, senza aggravi di costi su richiesta del cliente con:
- telai o cavallotti di fissaggio;
- schermi elettrostatici;
- tensioni primarie e secondarie su specifiche;
- fili uscenti, o terminali ad innesto o morsettiere.
Questa tipologia di trasformatori può funzionare sia 50 Hz (frequenza di rete italiana) che a 60Hz (frequenza di rete americana) ed anche in ambienti caldi, fino a 40°C. La classe di temperatura dei trasformatori a giorno Italtras è 130°C (Classe B) per l’Europa e 105°C (Classe A) per gli Stati Uniti ed il Canada. Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti, la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.
I trasformatori serie TRG sono impregnati in vernice, essicante in aria, conferendo così protezione e robustezza meccanica.
Tutta la produzione viene testata al 100%, prima dell’imballo e anche durante il processo produttivo, per garantire al cliente la massima tranquillità e nessuna rilavorazione a causa di trasformatori guasti o difettosi. I trasformatori nudi sono marcati CE, ENEC e cURus (UL + CSA) file UL E229717.
Il marchio ENEC e UL per i Trasformatori
Il marchio UL per la famiglia dei “trasformatori a giorno” (TRG) è valido anche per trasformatori costruiti su specifica del cliente e con ingressi e uscite su morsetti o cavi. Il range di tensioni spazia da 5 a 600V per gli avvolgimenti primari e da 5 a 550V per i secondari.
Il marchio ENEC, Certificazione Elettrica relativa alle Norme Europee, (acronimo di European Norms Electrical Certification) è un marchio volontario per apparecchi e componenti di illuminazione, apparecchiature IT e apparecchi elettronici per ufficio, trasformatori, gruppi di alimentazione e interruttori per apparecchi elettrodomestici. Certifica la conformità di un prodotto rispetto alle norme EN. I paesi che hanno sottoscritto l’accordo riconoscono il marchio ENEC come se fosse il proprio marchio nazionale.
Di seguito sono elencati alcuni numeri che possono comparire nel marchio con il relativo organismo di certificazione:
01 – AENOR – Spagna
02 – SGS-CEBEC – Belgio
03 – Istituto Italiano del Marchio di Qualità – Italia
04 – CERTIF – Portogallo
05 – DEKRA – Paesi Bassi
08 – Bureau Veritas LCIE – Francia
10 – VDE – Germania
11 – ÖVE – Austria
12 – BSI – Regno Unito
13 – Eurofins Electrosuisse – Svizzera
14 – Intertek Semko – Svezia
15 – UL International Demko A/S – Danimarca
16 – SGS Fimko – Finlandia
17 – Nemko – Norvegia
18 – TÜV Rheinland InterCert Kft., Divisione MEEI – Ungheria
19 – ITCL – Unito Regno
21 – EZU – Rep. Ceca
22 – SIQ – Slovenia
23 – TSE – Turchia
24 – TÜV Rheinland LGA Products GmbH – Germania
25 – TÜV SÜD – Germania
27 – EVPU – Slovacchia
28 – SEP – BBJ – Polonia
30 – ITE PREDOM – Polonia
31 – MIRTEC – Grecia
