Trasformatori 7VA da CS PCB EI48
 Specifiche tecniche – Datasheet(cURus-ENEC) |
||||
|---|---|---|---|---|
 Trasformatori_Incapsulati_Encapsulated transformers |  |  |  |  |
| Codice XXXXXX00 marchio ENEC | Codici XXXXXX01 marchi ENEC e cURus | |||
| Code XXXXXX00 ENEC mark | Code XXXXXX01 ENEC and cURus marks | |||
| Modello – Model EI48 | |||
|---|---|---|---|
| Power | 5,5VA | 7VA | 8,5VA |
| H | 38mm | 42mm | 47mm |

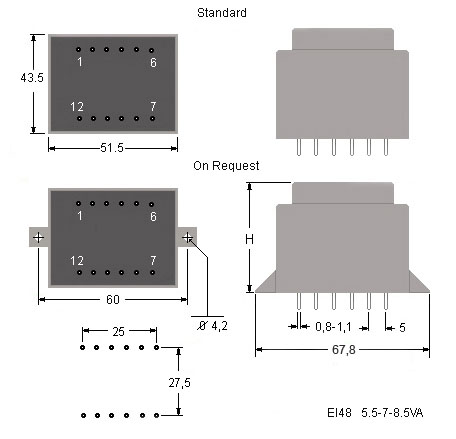

 EI48_Trasformatori_Quote-Transformers_dimensions |
| Code 7VA EI48 | Primary V | Secondary V |
|---|---|---|
| Pin 1-6 | Pin 8-11 | |
| 42025000 | 230V | 6V |
| 42025020 | 9V | |
| 42025040 | 12V | |
| 42025060 | 15V | |
| 42025080 | 18V | |
| 42025100 | 24V | |
| 42025120 | 115V | 6V |
| 42025140 | 9V | |
| 42025160 | 12V | |
| 42025180 | 15V | |
| 42025200 | 18V | |
| 42025220 | 24V |
| Code 7VA EI48 | Primary V | Secondary V |
|---|---|---|
| Pin 1-6 | Pin 7-8 / 11-12 | |
| 42025300 | 230V | 2x6V |
| 42025320 | 2x9V | |
| 42025340 | 2x12V | |
| 42025360 | 2x15V | |
| 42025380 | 2x18V | |
| 42025420 | 115V | 2x6V |
| 42025440 | 2x9V | |
| 42025460 | 2x12V | |
| 42025480 | 2x15V | |
| 42025500 | 2x18V |
| DATI TECNICI | TECHNICAL DATA |
|---|---|
| Conformità norme EN 61558-UL 5085 | EN 61558-UL5085 approved |
| Marchio ENEC; classe B | ENEC mark; class B |
| Marchio cURus (UL+CSA); classe A | cURus mark; class A |
| Tensione di isolamento 3750 VAC | Insulation voltage 3750 VAC |
| Frequenza nominale 50/60 Hz | Nominal frequency 50/60 Hz |
| Temperatura ambiente 40 °C | Ambient temperature 40 °C |
| Conforme alla direttiva RoHS | RoHS conform |
| Grado di protezione IP00 | Degree of protection IP00 |
| Rocchetto a doppia camera | Two chambers coilformer |
| Avvolgimenti in rame smaltato classe H | Class H enamelled copper wire coils |
| Resina poliuretanica | Poliuretanic resin |
| Test elettrici sul 100% della produzione | 100% tested production |
Trasformatori 7VA da CS PCB EI48
Tutti i trasformatori prodotti da Italtras sono conformi alla direttiva RoHS e sono conformi alle norme CEI EN 61558 UL 5085-1 UL 5085–2. Nello specifico i trasformatori resinati sono particolarmente indicati per alimentazione di circuiti elettrici di piccola potenza, circuiti elettronici con raddrizzatore di corrente, ed hanno una tensione di isolamento tra primario e secondario >= a 3750V grazie ai rocchetti con doppia camera che permettono di avere una separazione fisica tra gli avvolgimenti primari da quelli secondari.
Questa tipologia di trasformatori può funzionare sia 50 Hz (frequenza di rete italiana) che a 60Hz (frequenza di rete americana) ed anche in ambienti caldi, fino a 40°C. La classe di temperatura dei trasformatori incapsulati Italtras è 130°C (Classe B) per l’Europa e 105°C (Classe A) per gli Stati Uniti ed il Canada. Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti, la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.
La resina, che ricopre completamente i trasformatori, li protegge dagli agenti atmosferici, dalla polvere e dal vapore acqueo e li rende più robusti e duraturi, infatti sono anche utilizzati in ambienti ostili con elevata percentuale di umidità, vapori, agenti chimici, etc.
Tutta la produzione viene testata al 100%, prima dell’imballo e anche durante il processo produttivo, per garantire al cliente la massima tranquillità e nessuna rilavorazione a causa di trasformatori guasti o difettosi. Chiaramente ogni trasformatore può essere personalizzato su richiesta del cliente senza aggravi di costi. I trasformatori resinati da 2.5 a 8.5VA sono marcati CE, ENEC e cURus (UL + CSA) file UL E229717.
