55VA UI48 trasformatori basso profilo – low profile


pdf_logo Specifiche tecniche – Datasheet(cURus-ENEC)pdf_logo Specifiche tecniche – Datasheet(ENEC)
Trasformatori basso profilo - Low profile transformers

Trasformatori basso profilo - Low profile transformers

CEENECULrohs
Codice XXXXXX00 marchio ENECCodici XXXXXX01 marchi ENEC e cURus
Code XXXXXX00 ENEC markCode XXXXXX01 ENEC and cURus marks
Modello - Model UI48Colonna - Column 17
H35VA = 35mm55VA = 45mm

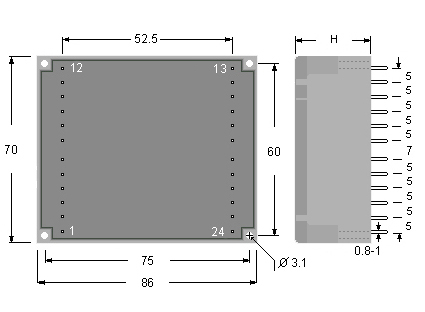

UI48 dimensioni - dimensions

UI48 dimensioni - dimensions

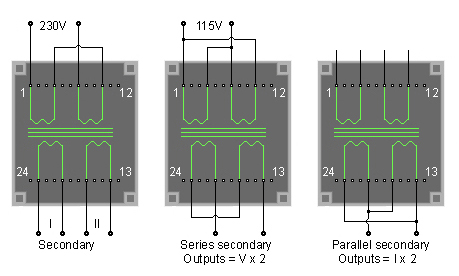

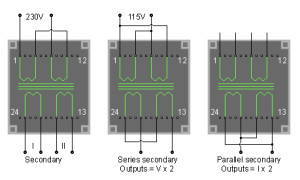

UI48schema elettrico - Electrical schematic

UI48schema elettrico - Electrical schematic

Code 55VA UI48Primary V Secondary V
Pin 1-4Pin 10-7Pin 14-17Pin 23-20
4221850011511566
4221860011511599
422187001151151212
422188001151151515
422189001151151818
DATI TECNICITECHNICAL DATA
Conformità norme EN 61558-UL 5085EN 61558-UL5085 approved
Marchio ENEC; classe BENEC mark; class B
Marchio cURus (UL+CSA); classe AcURus mark; class A
Tensione di isolamento 3750 VACInsulation voltage 3750 VAC
Frequenza nominale 50/60 HzNominal frequency 50/60 Hz
Temperatura ambiente 40 °CAmbient temperature 40 °C
Conforme alla direttiva RoHSRoHS conform
Grado di protezione IP00Degree of protection IP00
Rocchetto a doppia cameraTwo chambers coilformer
Avvolgimenti in rame smaltato classe HClass H enamelled copper wire coils
Resina poliuretanicaPoliuretanic resin
Test elettrici sul 100% della produzione100% tested production
