Trasformatori 2.5VA da CS PCB EI40
 EI40-Datasheet(cURus-ENEC) | EI48-Datasheet(cURus-ENEC) |
|||
|---|---|---|---|---|
 Trasformatori_Incapsulati_Encapsulated transformers |  |  |  |  |
| Codice XXXXXX00 marchio ENEC | Codici XXXXXX01 marchi ENEC e cURus | |||
| Code XXXXXX00 ENEC mark | Code XXXXXX01 ENEC and cURus marks | |||
| Modello – Model EI40 | ||
|---|---|---|
| Power | 2,5VA | 3.2VA |
| H | 33.5mm | 39mm |

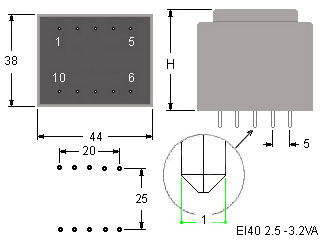

 EI40_Trasformatori_Quote -Transformers dimensions |
|---|
| Code 2,5VA EI40 | Primary V | Secondary V |
|---|---|---|
| Pin 1-5 | Pin 7-9 | |
| 42014500 | 230V | 6V |
| 42014600 | 9V | |
| 42014700 | 12V | |
| 42014800 | 15V | |
| 42014900 | 18V | |
| 42015000 | 24V | |
| 42016000 | 115V | 6V |
| 42016100 | 9V | |
| 42016200 | 12V | |
| 42016300 | 15V | |
| 42016400 | 18V | |
| 42016500 | 24V |
| Code 2,5VA EI40 | Primary V | Secondary V |
|---|---|---|
| Pin 1-5 | Pin 6-7 / 9-10 | |
| 42017500 | 230V | 2x6V |
| 42018000 | 2x9V | |
| 42018500 | 2x12V | |
| 42019000 | 2x15V | |
| 42019500 | 2x18V | |
| 42020500 | 115V | 2x6V |
| 42020600 | 2x9V | |
| 42020700 | 2x12V | |
| 42020800 | 2x15V | |
| 42020900 | 2x18V |
| DATI TECNICI | TECHNICAL DATA |
|---|---|
| Conformità norme EN 61558-UL 5085 | EN 61558-UL5085 approved |
| Marchio ENEC; classe B | ENEC mark; class B |
| Marchio cURus (UL+CSA); classe A | cURus mark; class A |
| Tensione di isolamento 3750 VAC | Insulation voltage 3750 VAC |
| Frequenza nominale 50/60 Hz | Nominal frequency 50/60 Hz |
| Temperatura ambiente 40 °C | Ambient temperature 40 °C |
| Conforme alla direttiva RoHS | RoHS conform |
| Grado di protezione IP00 | Degree of protection IP00 |
| Rocchetto a doppia camera | Two chambers coilformer |
| Avvolgimenti in rame smaltato classe H | Class H enamelled copper wire coils |
| Resina poliuretanica | Poliuretanic resin |
| Test elettrici sul 100% della produzione | 100% tested production |
Trasformatori 2.5VA da CS PCB EI40
Tutti i trasformatori prodotti da Italtras sono conformi alla direttiva RoHS e sono conformi alle norme CEI EN 61558 UL 5085-1 UL 5085–2. Nello specifico i trasformatori resinati sono particolarmente indicati per alimentazione di circuiti elettrici di piccola potenza, circuiti elettronici con raddrizzatore di corrente, ed hanno una tensione di isolamento tra primario e secondario >= a 3750V grazie ai rocchetti con doppia camera che permettono di avere una separazione fisica tra gli avvolgimenti primari da quelli secondari.
Questa tipologia di trasformatori può funzionare sia 50 Hz (frequenza di rete italiana) che a 60Hz (frequenza di rete americana) ed anche in ambienti caldi, fino a 40°C. La classe di temperatura dei trasformatori incapsulati Italtras è 130°C (Classe B) per l’Europa e 105°C (Classe A) per gli Stati Uniti ed il Canada. Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti, la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.
La resina, che ricopre completamente i trasformatori, li protegge dagli agenti atmosferici, dalla polvere e dal vapore acqueo e li rende più robusti e duraturi, infatti sono anche utilizzati in ambienti ostili con elevata percentuale di umidità, vapori, agenti chimici, etc.
Tutta la produzione viene testata al 100%, prima dell’imballo e anche durante il processo produttivo, per garantire al cliente la massima tranquillità e nessuna rilavorazione a causa di trasformatori guasti o difettosi. Chiaramente ogni trasformatore può essere personalizzato su richiesta del cliente senza aggravi di costi. I trasformatori resinati da 2.5 a 8.5VA sono marcati CE, ENEC e cURus (UL + CSA) file UL E229717.
Il marchio ENEC e UL per i Trasformatori
Il marchio UL per la famiglia dei “trasformatori resinati” (TRR) è valido anche per trasformatori costruiti su specifica del cliente e con ingressi e uscite su morsetti o cavi. Il range di tensioni spazia da 5 a 600V per gli avvolgimenti primari e da 5 a 550V per i secondari. La spinta al conseguimento di questo nuova marcatura è scaturita dalla crescente richiesta di prodotti destinati al mercato americano e canadese.
Il marchio ENEC, Certificazione Elettrica relativa alle Norme Europee, (acronimo di European Norms Electrical Certification) è un marchio volontario per apparecchi e componenti di illuminazione, apparecchiature IT e apparecchi elettronici per ufficio, trasformatori, gruppi di alimentazione e interruttori per apparecchi elettrodomestici. Certifica la conformità di un prodotto rispetto alle norme EN. I paesi che hanno sottoscritto l’accordo riconoscono il marchio ENEC come se fosse il proprio marchio nazionale.
