22VA Trasformatori a giorno da CS – Open PCB EI66


pdf_logo Specifiche tecniche – Datasheet(cURus-ENEC)
Trasformatore in aria da CS - PCB air transformers

Trasformatore in aria da CS - PCB air transformers

CEENECULrohs
Codice XXXXXX00 marchio ENECCodici XXXXXX01 marchi ENEC e cURus
Code XXXXXX00 ENEC markCode XXXXXX01 ENEC and cURus marks
Modello - Model EI66
Power20VA22VA 26VA 30VA
H152mm55mm60mm65mm

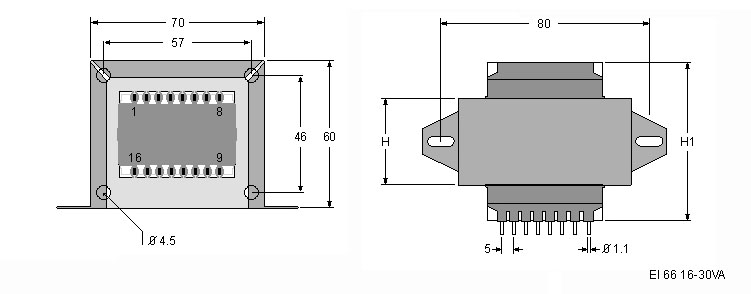

EI66 TRG Trasformatori a Giorno Quote-Open Transformers dimensions

EI66 TRG Trasformatori a Giorno Quote-Open Transformers dimensions

Code 22VA EI66Primary VSecondary V
Pin 1-8Pin 10-15
42144300230V6
421443109
4214432012
4214433015
4214434018
4214435024
Code 22VA EI66Primary VSecondary V
Pin 1-8Pin 9-10Pin 15-16
42144400230V66
4214441099
421444201212
421444301515
421444401818
421444502121
DATI TECNICITECHNICAL DATA
Conformità norme EN 61558-UL 5085EN 61558-UL5085 approved
Marchio ENEC; classe BENEC mark; class B
Marchio cURus (UL+CSA); classe AcURus mark; class A
Tensione di isolamento 3750 VACInsulation voltage 3750 VAC
Frequenza nominale 50/60 HzNominal frequency 50/60 Hz
Temperatura ambiente 40 °CAmbient temperature 40 °C
Conforme alla direttiva RoHSRoHS conform
Grado di protezione IP00Degree of protection IP00
Rocchetto a doppia cameraTwo chambers coilformer
Avvolgimenti in rame smaltato classe HClass H enamelled copper wire coils
Vernice isolanteFinishing varnish
Test elettrici sul 100% della produzione100% tested production
