Trasformatori Toroidali 200VA
 Specifiche tecniche – Datasheet |
|||
|---|---|---|---|
 Trasformatori Toroidali Toroidal Transformers Italtras |  |  |  |

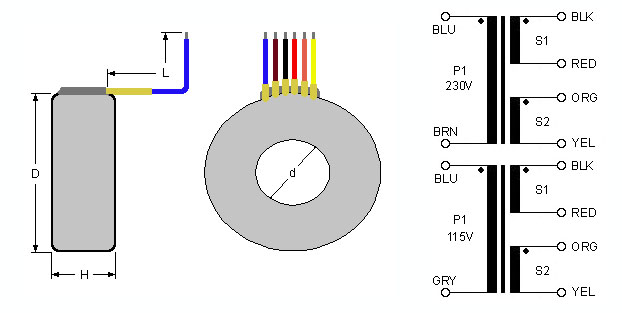

 Toroidali Trasformatori Quote Toroidal Transformers dimensions |
| Code 200VA | Primary V | Secondary V | |
|---|---|---|---|
| (D= 107; d=32; H=56 mm) | BLU-BRN | BLK-RED | ORG-YEL |
| 42264300 | 230V | 12 | 12 |
| 42264400 | 15 | 15 | |
| 42264500 | 18 | 18 | |
| 42264700 | 22 | 22 | |
| 42264800 | 25 | 25 | |
| 42264900 | 30 | 30 | |
| 42265000 | 115V | 12 | 12 |
| 42265010 | 15 | 15 | |
| 42265020 | 18 | 18 | |
| 42265040 | 22 | 22 | |
| 42265050 | 25 | 25 | |
| 42265060 | 30 | 30 | |
| DATI TECNICI | TECHNICAL DATA |
|---|---|
| Conformità norme EN 61558-UL 506 | EN 61558-UL506 approved |
| Marchio cURus (UL+CSA) | cURus (UL+CSA) mark |
| Sistema di isolamento classe A | Class A insulation system |
| Tensione di isolamento 3750 VAC | Insulation voltage 3750 VAC |
| Frequenza nominale 50/60 Hz | Nominal frequency 50/60 Hz |
| Temperatura ambiente 40 °C | Ambient temperature 40 °C |
| Conforme alla direttiva RoHS | RoHS conform |
| Grado di protezione IP00 | Degree of protection IP00 |
| Protettore termico opzionale | Termal protector optional |
| Avvolgimenti in rame smaltato classe H | Class H enamelled copper wire coils |
| Test elettrici sul 100% della produzione | 100% tested production |
Trasformatori Toroidali 200VA
Tutti i trasformatori prodotti da Italtras sono conformi alla direttiva RoHS e sono conformi alle norme CEI EN 61558, UL 506 e CSA C22.2 No.66. Nello specifico i trasformatori toroidali sono particolarmente indicati quando lo spazio per alloggiare il trasformatore è ridotto e sono progettati per reggere una tensione di isolamento tra primario e secondario >= a 3750V.
Questa tipologia di trasformatori può funzionare sia a 50 Hz (frequenza di rete italiana) che a 60Hz (frequenza di rete americana) e anche in ambienti caldi, fino a 40°C. La classe di temperatura dei trasformatori toroidali è 130°C (Classe B) per l’Europa, e 105°C (Classe A) per gli Stati Uniti ed il Canada. Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti; la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.
Trasformatori Toroidali vs Tradizionali
I trasformatori toroidali, grazie al nucleo di forma circolare, offrono al flusso magnetico un percorso quasi ideale, senza spigoli. Le bassissime dispersioni di flusso si traducono in ridotte perdite di potenza, molto più basse di quelle che si hanno su equivalenti trasformatori tradizionali con nuclei parallelepipedi (lamierini tipo EI oppure UI).
Per esemplificare il concetto consideriamo due trasformatori:
- uno toroidale potenza 50VA, Ingresso 230V, uscita 12Vac e corrente a vuoto 3mA
- uno standard EI potenza 50VA, Ingresso 230V, uscita 12Vac e corrente a vuoto 45mA
la potenza assorbita (sprecata) a vuoto, in assenza di carico è P=V*I :
- 230V*3mA =0.69VA nel primo caso
- 230V*45mA =10.35VA nel secondo caso (15 volte di più).
Si nota che, a parità di potenza, usare un trasformatore toroidale può essere un buon investimento dal punto di vista energetico, viste le perdite estremamente basse in assenza di carico. In particolare, per applicazioni ove la condizione di ” STAND-BY” permane per lunghi periodi, il trasformatore toroidale permette di ridurre significativamente il consumo. I rendimenti dei toroidali oscillano tra il 95 ed il 99%.
I trasformatori toroidali pesano ed ingombrano meno dei trasformatori tradizionali di pari potenza; il vantaggio dimensionale ed in peso cresce all’aumentare della potenza considerata.
Sono inoltre particolarmente indicati per apparecchiature elettromedicali, viste le ridotte correnti di dispersioni.
La Produzione Italtras
Tutta la produzione viene testata al 100%, prima dell’imballo e anche durante il processo produttivo, per garantire al cliente la massima tranquillità e nessuna rilavorazione a causa di trasformatori guasti o difettosi.
Chiaramente ogni trasformatore può essere personalizzato su richiesta del cliente senza aggravi di costi. I trasformatori resinati da 30 a 750VA sono marcati CE e cURus (UL + CSA) file UL E229717.
Il marchio UL per la famiglia dei “Toroidali” è valido anche per trasformatori costruiti su specifica del cliente fino a 2 primari e numero indefinito di prese e fino a 9 secondari con numero indefinito di prese.
