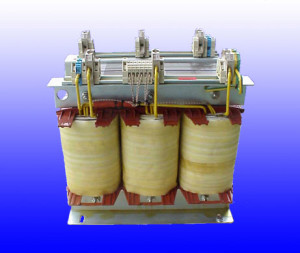

Trasformatori Trifase potenza 10-25KVA
 Specifiche tecniche – Datasheet |
||
|---|---|---|
 Trasformatori Trifase Three-phase transformers |  |  |
| Power | |||||
|---|---|---|---|---|---|
| Da 70VA a 8500VA su richiesta | From 70VA to 8500VA on request | ||||
| 10KVA | 12,5KVA | 16KVA | 20KVA | 25KVA | 30KVA |
| 40KVA | 50KVA | 80KV | 100KVA | 200KVA | 250KVA |

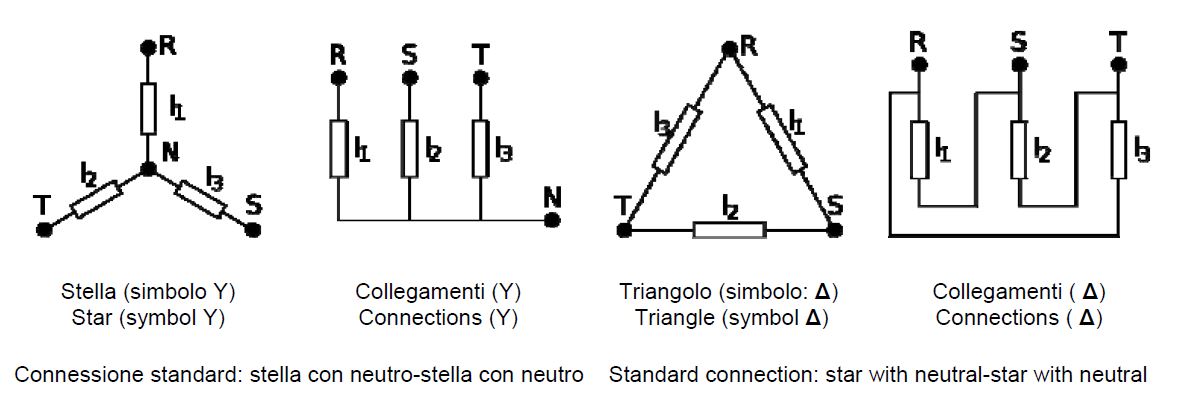

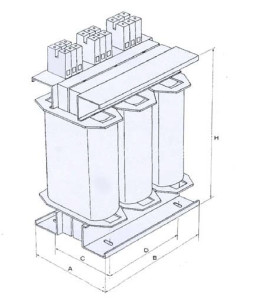

 Trasformatori Trifase Quote Three-phase transformers dimensions |  Trasformatori Trifase Collegamenti three-phase transformers schematic |
| Power | A | B | C | D | H | Weight | Column |
|---|---|---|---|---|---|---|---|
| KVA | mm | mm | mm | mm | mm | Kg | |
| 10 | 200 | 420 | 155 | 350 | 370 | 82 | 70 |
| 12,5 | 200 | 420 | 155 | 350 | 370 | 84 | 70 |
| 16 | 210 | 420 | 165 | 350 | 370 | 98 | 70 |
| 20 | 230 | 420 | 185 | 350 | 370 | 114 | 70 |
| 25 | 253 | 420 | 208 | 350 | 370 | 137 | 70 |
| 30 | 242 | 480 | 200 | 402 | 410 | 160 | 80 |
| 40 | 257 | 480 | 215 | 402 | 410 | 190 | 80 |
| 50 | 272 | 480 | 230 | 402 | 410 | 210 | 80 |
| 80 | 335 | 650 | 290 | 560 | 600 | 360 | 100 |
| 100 | 350 | 650 | 305 | 560 | 600 | 430 | 100 |
| 200 | 480 | 970 | – | – | 660 | 670 | 150 |
| 250 | 780 | 970 | – | – | 660 | 820 | 150 |
| Da 70VA a 8500VA su richiesta | From 70VA to 8500VA on request | ||||||
| DATI TECNICI | TECHNICAL DATA |
|---|---|
| Conformità alle norme CEI EN 61558 – RoHS | CEI EN 61558 approved – RoHs |
| Conformità alle norme CEI 96-8 | CEI 96-8 approved |
| Certificazione CE | CE certification |
| Caduta di tensione 2.5-3.5% circa | Voltage drop of about 2.5-3.5% |
| Rendimento 97-98% | Efficiency 97-98% |
| Protezioni termiche sul primario a 135°C | Thermal protection on the primary at 135°C |
| Tensione di isolamento 3750 VAC | Insulation voltage 3750 VAC |
| Frequenza nominale 50/60 Hz | Nominal frequency 50/60 Hz |
| Temperatura ambiente 25 °C | Ambient temperature 25 °C |
| Sistema di isolamento classe B ( F su richiesta) | Class B insulation system (F on request) |
| Grado di protezione IP00 | Degree of protection IP00 |
| Avvolgimenti in rame smaltato classe H | Class H enamelled copper wire coils |
| Test elettrici sul 100% della produzione | 100% tested production |
| Lamierino a grani orientati | Grain oriented laminated |
Trasformatori Trifase potenza 10-25KVA
Tutti i trasformatori di questa famiglia sono conformi alla direttiva RoHS, ed alle norme EN61558-2-4, CEI 96-8, EN61558-2-6, CEI 96-7 marcati CE e possono arrivare fino a potenze di 250KVA.
Nello specifico i trasformatori trifase servono per adattare due tensioni trifasi o per separare la rete dal carico. Gli avvolgimenti primari e secondari sono realizzati da Italtras, esclusivamente, in rame puro al 99.9%.
I trasformatori trifase, con grado di protezione IP00 e raffreddamento naturale in aria libera tipo AN, possono essere dotati di schermo elettrostatico come ulteriore protezione del carico e muniti di protezioni auto-ripristinanti con soglia di temperatura, a scelta tra i 90 e i 140°C.
Le uscite dei trasformatori trifase, su richiesta, si possono personalizzare con morsetti, capicorda, cavi, basette con viti in ottone o barre di rame forate e per facilitarne gli spostamenti, da una certa potenza in poi, sono muniti di golfari di sollevamento.
Questa tipologia di trasformatori può funzionare sia a 50 Hz (frequenza di rete italiana) che a 60Hz (frequenza di rete americana) ed anche in ambienti caldi, fino a 40°C. La classe di temperatura dei trasformatori trifase Italtras è 130°C (Classe B). Su richiesta possono essere usati materiali esclusivamente UL.
I trasformatori trifase di nostra produzione sono tutti impregnati in vernice ed essiccati in forno ventilato. Possono essere forniti con “Gruppi collegamento” su richieste dal cliente sia per i primari che per i secondari: Stella, Triangolo, Stella + Neutro.
Tutta la produzione è testata al 100%, prima dell’imballo e anche durante il processo produttivo, per garantire al cliente la massima tranquillità e nessuna rilavorazione a causa di trasformatori guasti o difettosi.
Classificazione dei trasformatori trifase
Seguendo le Norme CEI, la classificazione dei trasformatori trifase segue i seguenti criteri:
• Con Y al primario e con y al secondario viene indicato il collegamento a stella ;
• il collegamento a triangolo è indicato con D al primario e con d al secondario;
• è indicato lo sfasamento tra tensioni primarie e secondarie del trasformatore;
cioè la differenza di fase (fase della grandezza primaria – fase della grandezza secondaria) tra due tensioni
principali di fase corrispondenti, quando il primario è alimentato da una terna diretta e simmetrica di tensioni concatenate.
Lo sfasamento tra tensioni primarie e secondarie può essere anche definito come l’angolo di cui bisogna ruotare in senso orario una tensione concatenata primaria per sovrapporla alla corrispondente tensione concatenata secondaria. Le due definizioni risultano equivalenti.
Nel calcolo dello sfasamento vengono trascurati gli effetti dissipativi; in tal modo lo sfasamento è sempre un multiplo di 30°. Dividendo l’angolo di sfasamento per 30° si associa a tale grandezza un numero da 0 a 11 che individua il gruppo di appartenenza del trasformatore (ad esempio gruppo 11 significa che la tensione concatenata secondaria è in ritardo rispetto a quella primaria di un angolo pari a 11*30°=330°)
I gruppi consigliati dalle norme sono i gruppi 0, 5, 6, 11. Un collegamento Yy oppure Dd può costituire un gruppo 0 oppure un gruppo 6, e si scrive Yy0, Dd0, Yy6 oppure Dd6. Un collegamento Dy può rappresentare un gruppo 5 oppure 11. Nella figura sotto sono rappresentate alcune possibilità di realizzazione dei gruppi 0, 6, 11.
