Trasformatori resinati potenza 9VA÷20VA EI54-EI60

Specifiche tecniche – Datasheet(cURus-ENEC)

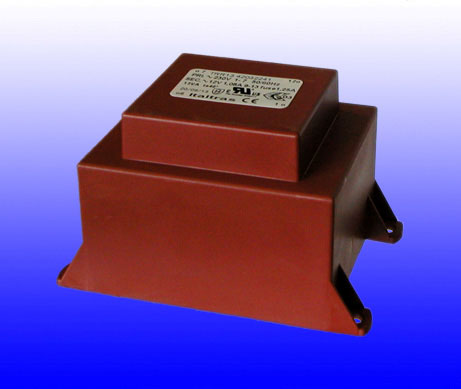

Trasformatori_Resinati_Encapsulated_Transformers
	Codice XXXXXX00 marchio ENEC		Codici XXXXXX01 marchi ENEC e cURus
	Code XXXXXX00 ENEC mark		Code XXXXXX01 ENEC and cURus marks

Trasformatori resinati potenza 9VA÷20VA EI54-EI60

Tutti i trasformatori prodotti da Italtras sono conformi alla direttiva RoHS e sono conformi alle norme CEI EN 61558 UL 5085-1 UL 5085–2. Nello specifico i trasformatori resinati sono particolarmente indicati per alimentazione di circuiti elettrici di piccola potenza, circuiti elettronici con raddrizzatore di corrente, ed hanno una tensione di isolamento tra primario e secondario >= a 3750V grazie ai rocchetti con doppia camera che permettono di avere una separazione fisica tra gli avvolgimenti primari da quelli secondari.

Questa tipologia di trasformatori può funzionare sia 50 Hz (frequenza di rete italiana) che a 60Hz (frequenza di rete americana) ed anche in ambienti caldi, fino a 40°C. La classe di temperatura dei trasformatori incapsulati Italtras è 130°C (Classe B) per l’Europa e 105°C (Classe A) per gli Stati Uniti ed il Canada. Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti, la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.

La resina, che ricopre completamente i trasformatori, li protegge dagli agenti atmosferici, dalla polvere e dal vapore acqueo e li rende più robusti e duraturi, infatti sono anche utilizzati in ambienti ostili con elevata percentuale di umidità, vapori, agenti chimici, etc.

Tutta la produzione viene testata al 100%, prima dell’imballo e anche durante il processo produttivo, per garantire al cliente la massima tranquillità e nessuna rilavorazione a causa di trasformatori guasti o difettosi. Chiaramente ogni trasformatore può essere personalizzato su richiesta del cliente senza aggravi di costi. I trasformatori resinati da 9 a 20VA sono marcati CE, ENEC e cURus (UL + CSA) file UL E229717.

Il marchio ENEC e UL per i Trasformatori

Il marchio UL per la famiglia dei “trasformatori resinati” (TRR) è valido anche per trasformatori costruiti su specifica del cliente e con ingressi e uscite su morsetti o cavi. Il range di tensioni spazia da 5 a 600V per gli avvolgimenti primari e da 5 a 550V per i secondari. La spinta al conseguimento di questo nuova marcatura è scaturita dalla crescente richiesta di prodotti destinati al mercato americano e canadese.

Il marchio ENEC, Certificazione Elettrica relativa alle Norme Europee, (acronimo di European Norms Electrical Certification) è un marchio volontario per apparecchi e componenti di illuminazione, apparecchiature IT e apparecchi elettronici per ufficio, trasformatori, gruppi di alimentazione e interruttori per apparecchi elettrodomestici. Certifica la conformità di un prodotto rispetto alle norme EN. I paesi che hanno sottoscritto l’accordo riconoscono il marchio ENEC come se fosse il proprio marchio nazionale.

Di seguito sono elencati alcuni numeri che possono comparire nel marchio con il relativo organismo di certificazione:

01 – AENOR – Spagna

02 – SGS-CEBEC – Belgio

03 – Istituto Italiano del Marchio di Qualità – Italia

04 – CERTIF – Portogallo

05 – DEKRA – Paesi Bassi

08 – Bureau Veritas LCIE – Francia

10 – VDE – Germania

11 – ÖVE – Austria

12 – BSI – Regno Unito

13 – Eurofins Electrosuisse – Svizzera

14 – Intertek Semko – Svezia

15 – UL International Demko A/S – Danimarca

16 – SGS Fimko – Finlandia

17 – Nemko – Norvegia

18 – TÜV Rheinland InterCert Kft., Divisione MEEI – Ungheria

19 – ITCL – Unito Regno

21 – EZU – Rep. Ceca

22 – SIQ – Slovenia

23 – TSE – Turchia

24 – TÜV Rheinland LGA Products GmbH – Germania

25 – TÜV SÜD – Germania

27 – EVPU – Slovacchia

28 – SEP – BBJ – Polonia

30 – ITE PREDOM – Polonia

31 – MIRTEC – Grecia
